Downlink e Uplink

Obs: ARFCN (Número Absoluto de Canal de Radiofreqüência).

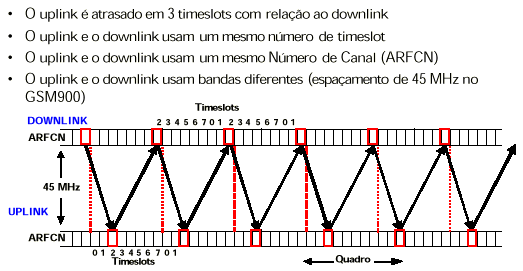

Para entender como as informações são transmitidas, vejamos um exemplo.
Nós designamos o timeslot 2 e estamos no modo de tráfego, recebendo e transmitindo informações à estação base.
O downlink, no qual recebemos informações, está na faixa de freqüência de 935 a 960 MHz.
O uplink, a freqüência na qual a unidade móvel transmite informações à estação base, está na faixa de freqüência de 890 a 915 MHz.
O uplink e o downlink formam um par de freqüências que, no GSM900, estarão sempre separadas por 45 MHz. Podemos ver que há um deslocamento de 3 timeslots entre o downlink e o uplink.
Recebendo informações no timeslot 2 no downlink, haverá dois timeslots para que a unidade móvel passe para a freqüência de uplink e esteja pronta para transmitir informações.
Em seguida, a unidade precisará estar pronta para receber o próximo timeslot de informações, no próximo quadro.

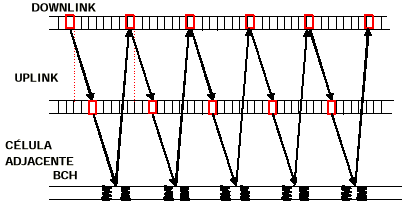

Medição da potência do BCH da célula adjacente

Além de receber e transmitir informações, a unidade móvel deverá trocar de freqüência e ficar pronta para receber e medir o nível dos canais de broadcast da célula adjacente.
Em seguida, a unidade transmitirá estas informações (RXLev) à sua própria estação base para determinar o momento em que será apropriado fazer um handover entre células.
Novamente, estas informações são recebidas no timeslot 2.
Deslocamos 45 MHz para transmitir informações e então precisamos voltar 45 MHz mais ou menos alguns MHz para monitorar e medir o nível dos canais de broadcast da célula adjacente.
Estas informações serão transmitidas de volta à estação base a intervalos de pelo menos 30 segundos, de forma que a estação base possa determinar o momento apropriado para fazer um handoff.
As informações de RxLev são transmitidas de volta à estação base no uplink do SACCH (Canal Lento de Controle Associado).
A unidade móvel usa uma lista de ARFCN na tabela BA (Alocação da Base) para saber quais as freqüências do BCH a serem usadas e medidas.
A tabela BA é codificada no BCH e também o SACCH do downlink.
Este é o modo primário (ou, sem hopping) de operação do sistema GSM.
Se houver uma área com problemas de multipath, como áreas urbanas com muitas reflexões nos edifícios, será necessário configurar esta célula como uma célula com hopping.

Canal de tráfego com hopping

Todas as unidades móveis têm capacidade de hopping.
Entretanto, nem todas as células serão células com hopping.
Somente as células que têm problemas de multipath serão configuradas como células com hopping.
Neste exemplo, há três pares de freqüência usados no hopping.
A unidade móvel ainda precisa localizar e medir o canal de broadcast (BCH) das células adjacentes.

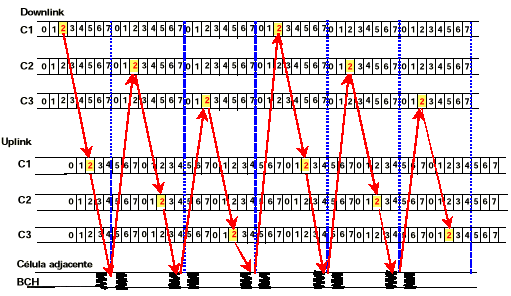

No primeiro quadro, a unidade móvel recebe informações no downlink do canal 1, passa para o uplink do canal 1 (a 45 MHz), transmite as suas informações e, finalmente, monitora uma das células adjacentes para medir o nível desta.
A unidade móvel deve passar para o downlink do canal 2 e receber informações no timeslot 2, deslocar-se por 45 MHz e transmitir no uplink do canal 2.
Em seguida, monitora o canal de broadcast de outra célula e mede o nível deste canal.
Este processo é executado repetidamente por toda a seqüência de freqüências atribuídas à célula.
A seqüência destes saltos é definida pelas tabelas CA (Alocação da Célula) e MA (Alocação de Unidade Móvel).
A tabela CA é a lista mestra de todas as freqüências de hopping disponíveis em uma determinada célula.
Esta tabela é enviada à unidade móvel no BCH e também ao SACCH do downlink.
A tabela MA é um índice na tabela CA, que fornece uma seqüência de hopping para uma determinada unidade móvel.
A tabela MA é enviada à unidade móvel como parte do handover ou de um processo de designação de canais.
