SINCRONIZAÇÃO EM REDES DE TELECOMUNICAÇÕES (13) |
||
Autor: JULIAN ALEXIENCO PORTILLO |
Esta página contém um figura grande. Aguarde a carga se a conexão estiver lenta.
4. TESTES EM
REDES DE SINCRONISMO
A Rede de Sincronismo é um conjunto de elementos, sistemas e facilidades
que, fornece sinais de referência de sincronismo, a partir de uma referência
de alta estabilidade a todos os equipamentos (Transmissão, Comutação e
Acesso) de uma Rede de Telecomunicações.
Para medição em uma rede de sincronismo devemos abordar os seguintes testes,
para um melhor entendimento conforme descritos abaixo para um melhor
entendimento quanto aos testes à rede de sincronismo.
4.1. Estabilidade de Fase
Variações de fase que pode ser separada em três componentes:
Descontinuidade de fase devido a transitórios;
Variações de fase de longo prazo, conhecido como Wander;
Variações de fase em curto prazo, conhecido como Jitter.
Desvio de freqüência que um
relógio apresenta após perder a referência
primaria ou secundária.
4.3. Precisão em Oscilação Livre (Free Run)
Desvio de fase fracionário
máximo admissível, de um relógio que nunca tenha sido sincronizado a uma
referência ou que tenha entrado em Holdover por um período muito longo.
4.4. Pull-in / Hold-in
Capacidade que um relógio tem
de obter ou manter sincronismo com uma referência, que pode estar corroída
em freqüência.
4.5. Time Interval Error (TIE)
Descreve a instabilidade em
curto prazo do sinal avaliado, ou seja o erro em um intervalo de tempo. O
erro cometido por um relógio sob teste medido num intervalo de tempo x, com
relação ao relógio de referência.
4.6. Máximum Time Interval Error (MTIE)
O Máximo Erro de Intervalo de
Tempo é a medida contínua de TIE dentro de um intervalo de tempo
determinado. O MTIE representa a diferença entre os valores máximo e mínimo
do retardo temporal de um sinal de relógio, em relação à UTC.

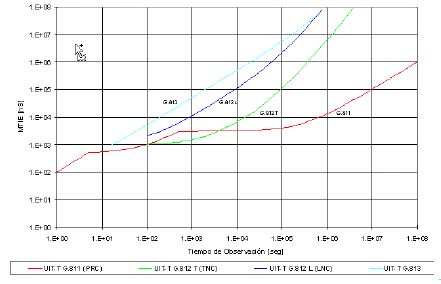

Conforme a figura 9, podemos observar um gráfico que mostram quais as curvas
de acordo com a recomendação do ITU-T onde cada relógio medido deve ter sua
característica destacada.
Figura 9: Gráfico de MTIE
Fonte: Road show Sincronismo (2001)
4.7. Maximum Relative Time Interval Error (MRTIE)
Quando a medida de MTIE é realizada em relação a um relógio de alta precisão.
